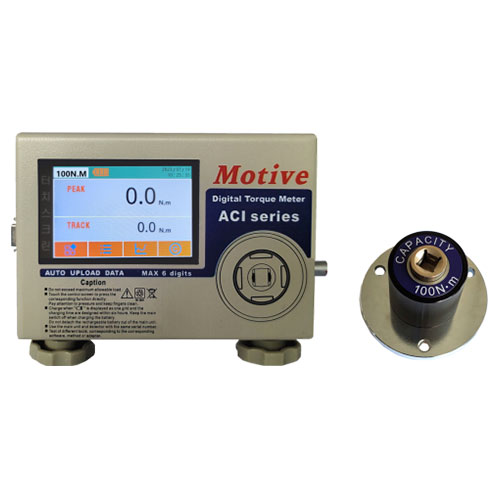

【產品名稱】 | 精密扭力測試儀(外置傳感器)ACI-WE系列 |
【所屬分類】 | 扭力測試儀 |
【產品型號】 | |
【市場價格】 | 面議/電詢 |
【產品品牌】 | motive |
【產品尺寸】 |
1.產品特點
◆提供TRACK、+PEAK、-PEAK、F.PEAK(第一峰值)等測量模式。
◆儲存999個數據,自動計算測量總次數、正確次數、最大值、最小值、平均值、CM值、CMK值等。
◆提供密碼管理,防止改變設置條件和修改測試結果。
◆提供電腦有線傳輸USB,無線傳輸WIFI(選配)。
◆數據自動存入電腦可溯源Mes管理(選配)。
◆顯示電批測試過程扭力曲線。
2.技術參數
顯示屏 | 觸摸顯示彩屏3.5吋 | |
測量模式 | 正峰值 | 保留輸入的最大值 |
負峰值 | 保留輸入的最大值 | |
第一峰值 | FIRST PEAK 功能 | |
跟蹤 | 用于校準,顯示過程 | |
上下限的判定功能 | 設定在限制范圍內測量最高與最低的數值 | |
結果判斷 | 設定范圍內執行結果判斷 LO, OK,HI | |
存儲容量 | 999個數據 | |
實時輸出 | 測量數據實時自動輸出 | |
自動清除時間 | 可設定(0.5,1,2,3,5,8,10S)自動清除測量值 | |
數據的輸出 | 有線:USB | |
電池 | Ni-MH(鎳氫)1.2V*6可充電電池(2500mAh)/可充電500次以上 | |
充電時間/連續使用時間 | 5小時以內/在全充電時間內連續使用約10小時以上 | |
電源 | AC 適配器(9V 1.3A)/NI-MH電池組 |
3.型號規格
型號 | 峰值時測量范圍 N.m |
ACI-WE-20N.m | 20.00-2.00 |
ACI-WE-50N.m | 50.00-5.00 |
ACI-WE-100N.m | 100.0-10.0 |
ACI-WE-200N.m | 200.0-20.0 |
ACI-WE-500N.m | 500.0-50.0 |
ACI-WE-1000N.m | 1000-100 |
ACI-WE-1500N.m | 1500-150 |
ACI-WE-2000N.m | 2000-200 |
精度 ±1% |

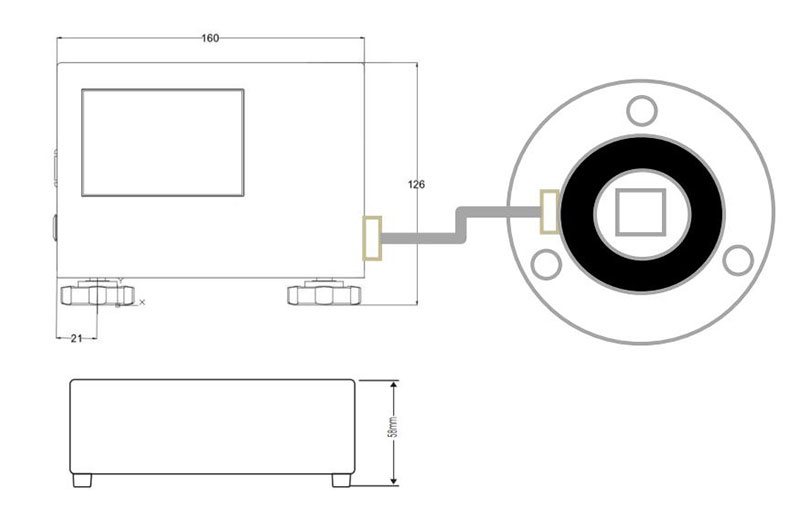

分體式尺寸圖(1)

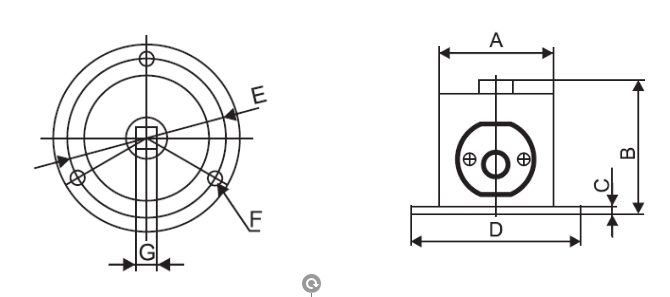

傳 感 器 尺 寸 圖 | 型號 | A | B | C | D | E | F(3等分) | G(方口) |
QLS 10--30N.m | Φ36 | 62 | 8 | Φ74 | Φ62 | Φ6.4 | 9.5sq | |
QLS 50N.m | Φ60 | 67 | 10 | Φ110 | Φ90 | Φ8.3 | 9.5sq | |
QLS100-200N.m | Φ60 | 73 | 10 | Φ110 | Φ90 | Φ8.3 | 12.7sq | |
QLS500N.m | Φ80 | 99 | 15.5 | Φ140 | Φ116 | Φ10.5 | 19sq | |
QLS1000N.m | Φ80 | 99 | 15.5 | Φ140 | Φ116 | Φ10.5 | 19sq | |
QLS1500-2000N.m | Φ94 | 127 | 26 | Φ160 | Φ132 | Φ12.5 | 25.4sq | |
傳 感 器 外 形 圖 |
|

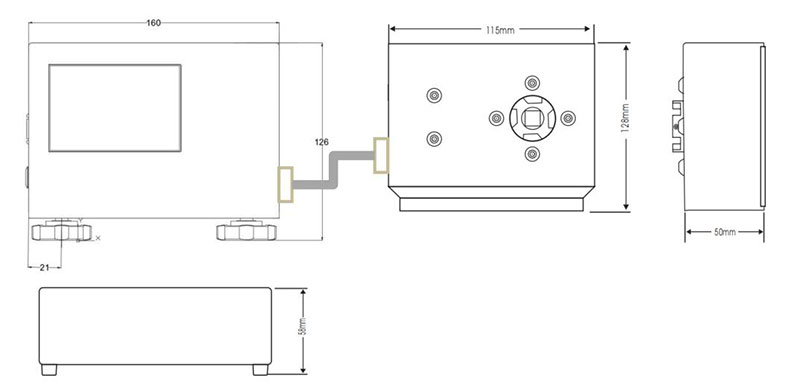

分體式尺寸圖(2)
