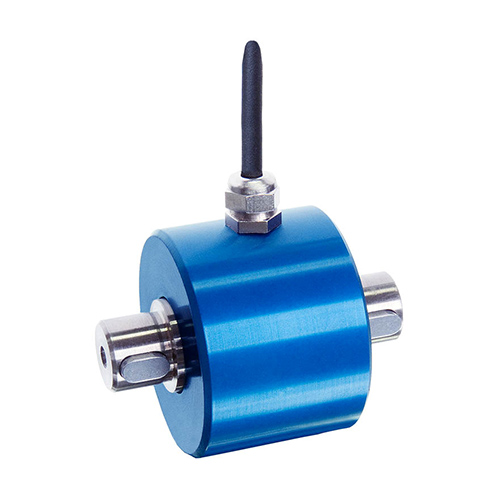

【產品名稱】 QLS-0102 鍵銷式靜態扭矩傳感器
【所屬分類】 力學傳感器 【產品型號】 QLS-0102 【市場價格】 面議/電詢 【產品品牌】 motive 【產品尺寸】
產品詳情
概述
此型主要用于非旋轉的扭力檢出，計測較適用。范圍由1N.m到100N.m可供選擇，精度高、安全性佳。廣泛使用于氣動起子、電動起子和汽車零件、機械手臂，機器人等的扭力試驗。
技術參數
● 額定扭矩：1N.m-100N.m
● 有兩個軸端鍵
● 很短的軸向長度
● 高扭轉剛度
● 更好的可靠性和耐用性
● 易于裝配和處理
● 滿足特殊版本設計的要求
產品尺寸表
型號 | 規格 | 容量 | A | B | C | ?D | ?E | F | ?G | ?H | 重量（kg） |
QLS-0102·1N | 1N·m | 0.102kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.2 |
QLS-0102·2N | 2N·m | 0.204kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.2 |
QLS-0102·5N | 5N·m | 0.510kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.21 |
QLS-0102·10N | 10N·m | 1.019kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.3 |
QLS-0102·20N | 20N·m | 2.039kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.3 |
QLS-0102·50N | 50N·m | 5.099kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.3 |
QLS-0102·100N | 100N·m | 10.19kgf·m | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4·6.5 | 1.3 |
|
|
|
|
|
|
|
|
|
|
| 單位：mm |

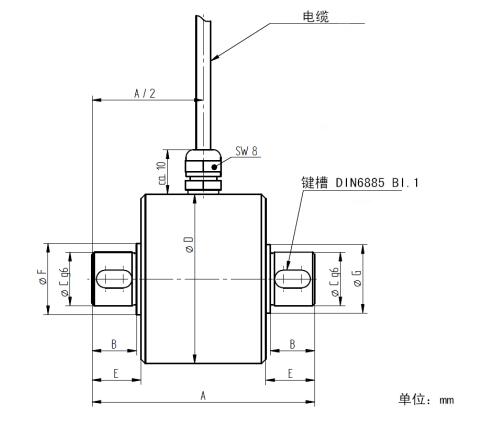

產品外形圖
